微小型金属管浮子流量计

发布时间：2025-05-01 浏览次数：

LZZX系列微小型金属管浮子流量计用于液体和气体微小流量的测量。微小型金属管浮子流量计采用全金属结构，具有体积小、压损小等特点，广泛应用于各行业复杂、恶劣环境下、对微小流量、低流速、各种苛刻介质条件的流量测量与过程控制，特别适合测量混浊，不透明或腐蚀性流体。

微小流量金属管浮子流量计结构及原理.

LZZX系列微小型金属管浮子流量计主要由测量管、浮子和指示器组成。指示器可配备4-20mA电远传信号、上限和下限报警等功能。

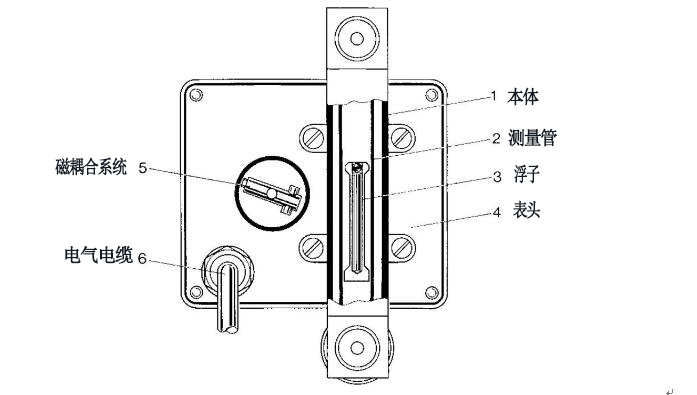

组成:1、本体2、测量管3、浮子4、表头5、磁耦合系统6、电气电缆

微小流量金属管浮子流量计结构图

微小流量金属管浮子流量计主要技术参数.

1、测量范围:水(20℃)1~3000l/h

空气(0.1013MPa 20℃) 0.5~90000l/h

2、量程比:10:1

3、精度等级:2.5级/4.0级

4、工作压力:PN1.6MPa

5、介质温度:标准型:-40℃~+120℃

6、环境温度:-40℃-+80℃

7、介质粘度:1/4”NPT,3/8"NPT1/2”NPT≤5mPa.s

3/4”NPT,1”NPT≤250mPa.s

8、输出:标准信号:二线制4~20mA(24VDC供电)

9、供电:24VDC±20%

10、连接方式:侧进测出型:NPT1/4”内螺纹

下进上出型:NPT1/4"、3/8”、1/2”、3/4”、1”内螺纹

11、电气接口:M8×1或用户提供规格

12、防护等级:IP65

微小流量金属管浮子流量计选型表

LZZX	结构形式
	H	横向进出

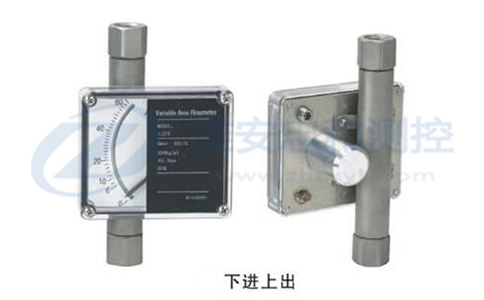

	V	下进上出
	测量管接液材质
	RO	316L不锈钢
	R1	304不锈钢
	R2	HC-276合金
	R3	钛合金
	止档及O型圈材质
	A	PTFE/Buna四氟乙烯+丁晴橡胶
	B	PVDF/Viton聚偏氟Z烯+氟素橡胶
	C	PVDF/Buna聚偏氟乙烯+丁晴橡胶
	D	PTFE/Kalrez四氟乙烯+全氟化橡胶
	指示器
	缺省	现场指针显示瞬时流量
	D	远传4-20mA两线制电流信号，本安防爆，防爆标志ExiallCT3~6
	K1	上限报警(24VDC三线制输出)
	K2	下限报警(24VDC三线制输出)
	K12	上下限报警(24VDC三线制输出)
	EK1	上限报警(8.2VDC两线制输出namur)
	EK2	下限报警(8.2VDC两线制输出namur)
	EK12	上下限报警(8.2VDC两线制输出namur)
	连接方式
	1	NPT1/4"
	2	NPT3/8"
	3	NPT1/2"
	4	NPT3/4"
	5	NPT1"

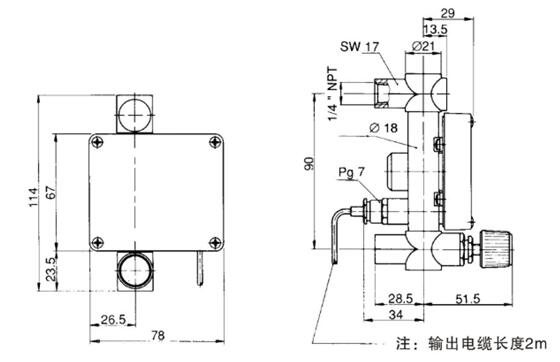

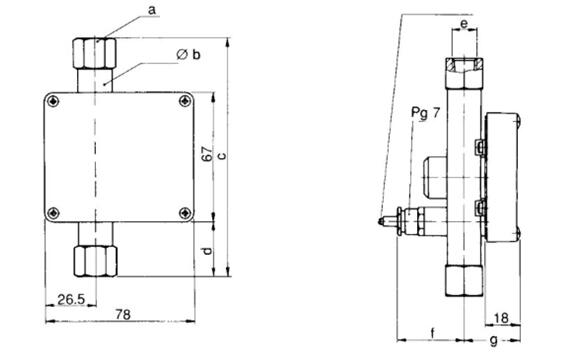

微小流量金属管浮子流量计外形尺寸

微小流量金属管浮子流量计流量参考
